![TD7型鋼筋桁架樓承板[經久耐用]](/pic/big/150_0.jpg)
TD7型鋼筋桁架樓承板[經久耐用]
TD7型鋼筋桁架樓承板型號：TD7-70、TD7-80、TD7-90、TD7-100、TD7-110、TD7-120、TD7-130、TD7-140、TD7-150、TD7-160、TD7-170、TD7-180、TD7-190、TD7-200、TD7-210、TD7-220、TD7-230、TD7-240、TD7-250、TD7-260、TD7-270型一共21種規格型號
訂購熱線：188-1199-6168
TD7鋼筋桁架樓板是將鋼筋加工成鋼筋桁架，然后將其與鍍鋅異型板焊接在一起的一體成型模板。在施工階段，鋼筋桁架樓板具有經濟，方便，安全，可靠等特點，已被多層車間，多層，高層和超高層建筑等建筑和建筑領域廣泛使用。高層鋼結構建筑物和各種不規則地面，混凝土結構和高速鐵路等。
一、TD7型鋼筋桁架樓承板產品規格

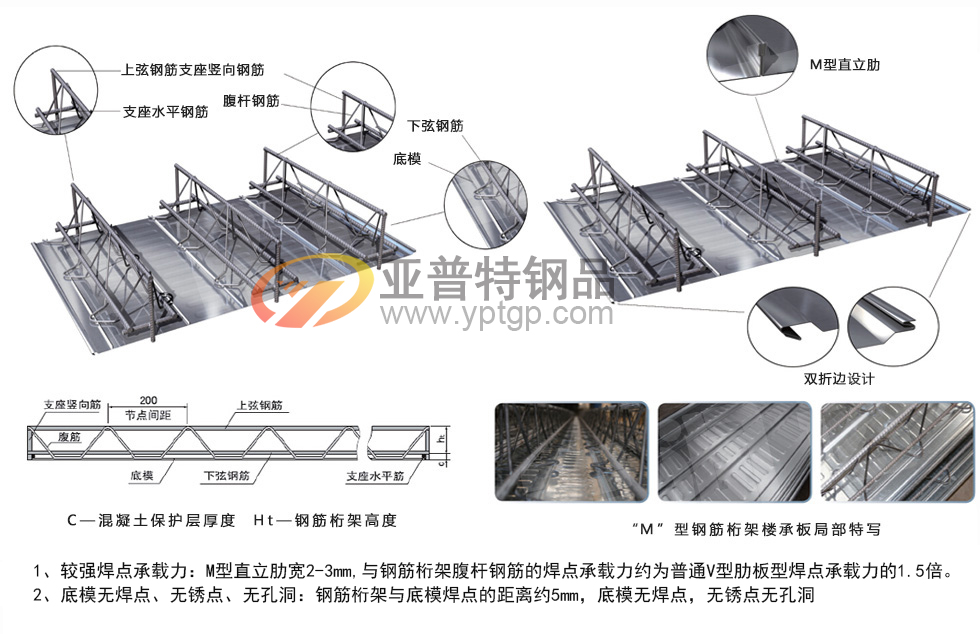

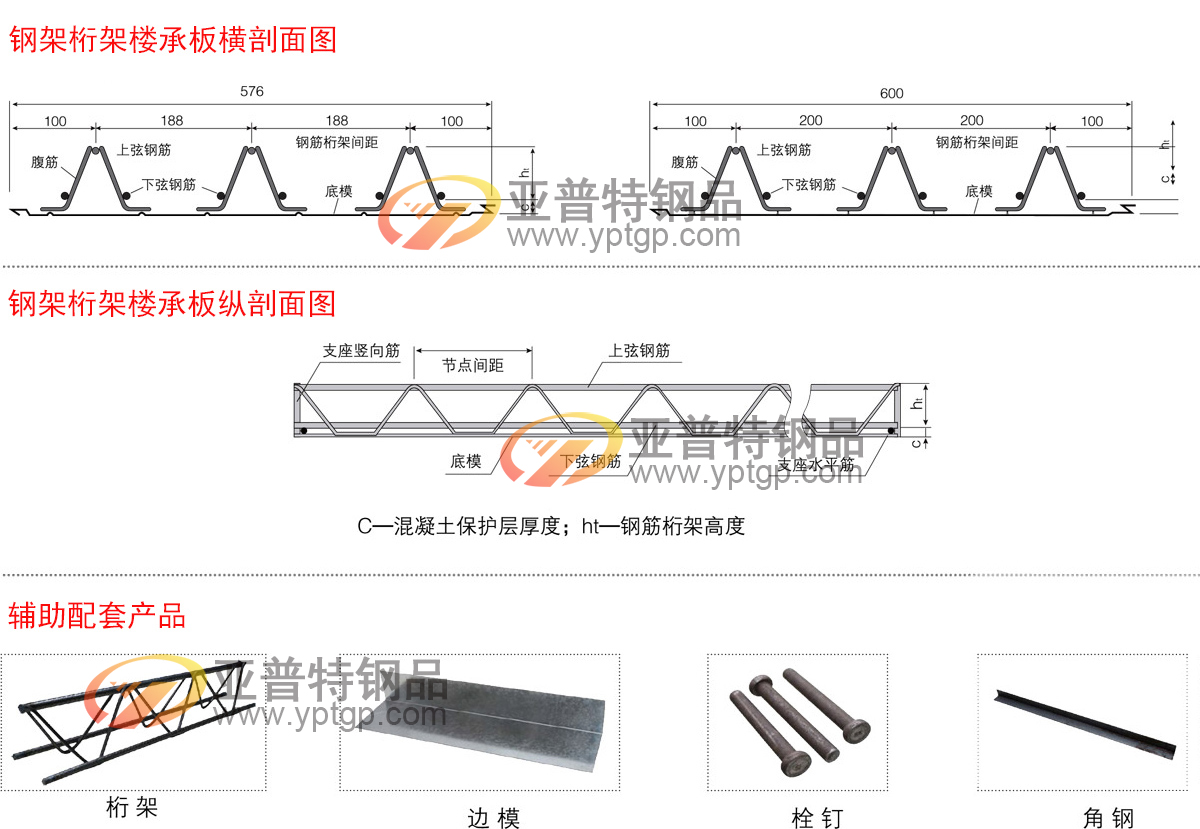

◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋一、TD7型鋼筋桁架樓承板產品規格
二、TD7鋼筋桁架樓承板構成與材料參數：
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。
三、TD7鋼筋桁架樓承板使用優勢：
1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯 可設計為雙向板 ，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板 。
2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐 。
3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板 底模不參與使用階段受力，不需考慮防火、防腐問題 。
4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠保證,樓板的雙向剛度接近，有利于建筑物抗震 栓釘焊接質量更容易保證。
5.比較：單純樓承板比較，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。
四、TD7鋼筋桁架樓承板型號參數：
|
模板型號
|
桁架高度/（mm）
|
上弦/腹桿/下弦直徑/(mm)
|
中和軸高度Yo/(mm)
|
慣性矩Io
|
樓板厚度(mm)
|
施工階段鋼筋桁架
|
|
|
板簡支
|
板連續
|
||||||
|
TD7-70
|
70
|
12、4.5、12
|
40.33
|
2.567
|
100
|
3
|
3.8
|
|
TD7-80
|
80
|
43.67
|
3.517
|
110
|
3.2
|
4
|
|
|
TD7-90
|
90
|
12、5、12
|
47
|
4.618
|
120
|
3.5
|
4.2
|
|
TD7-100
|
100
|
50.33
|
5.869
|
130
|
3.7
|
4.4
|
|
|
TD7-110
|
110
|
53.67
|
7.272
|
140
|
3.8
|
4.6
|
|
|
TD7-120
|
120
|
12、5.5、12
|
57
|
8.825
|
150
|
4
|
4.8
|
|
TD7-130
|
130
|
60.33
|
10.529
|
160
|
4.1
|
4.8
|
|
|
TD7-140
|
140
|
63.67
|
12.384
|
170
|
4.2
|
5
|
|
|
TD7-150
|
150
|
12、6、12
|
67
|
14.389
|
180
|
4.4
|
5
|
|
TD7-160
|
160
|
70.33
|
16.546
|
190
|
4.4
|
5.2
|
|
|
TD7-170
|
170
|
73.67
|
18.853
|
200
|
4.6
|
5.2
|
|
|
TD7-180
|
180
|
12、6.5、12
|
77
|
21.311
|
210
|
4.6
|
5.2
|
|
TD7-190
|
190
|
80.33
|
23.92
|
220
|
4.8
|
5.4
|
|
|
TD7-200
|
200
|
83.67
|
26.679
|
230
|
4.8
|
5.4
|
|
|
TD7-210
|
210
|
12、7、12
|
87
|
29.59
|
240
|
4.9
|
5.4
|
|
TD7-220
|
220
|
90.33
|
32.651
|
250
|
5
|
5.4
|
|
|
TD7-230
|
230
|
93.67
|
65.863
|
260
|
5.1
|
5.6
|
|
|
TD7-240
|
240
|
12、7.5、12
|
97
|
39.226
|
270
|
5.2
|
5.6
|
|
TD7-250
|
250
|
100.33
|
42.739
|
280
|
5.2
|
5.6
|
|
|
TD7-260
|
260
|
12、8、12
|
103.67
|
46.403
|
290
|
5.3
|
5.6
|
|
TD7-270
|
270
|
107
|
50.219
|
300
|
5.4
|
5.6
|
|
五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：
1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。
2.鋼筋桁架板最大無支撐板跨可達4.8米，普通樓承板最大3米，需要大量臨時支撐。
3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。
4.工期提前，提前贏取經濟效益
5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。
所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。
六、TD7鋼筋桁架樓承板應用領域:廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD7鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
七、訂貨須知：
感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：
1）對產品的具體要求（尺寸、型號、功能要求等）。
2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。
3）交貨條件（時間、地點等）。

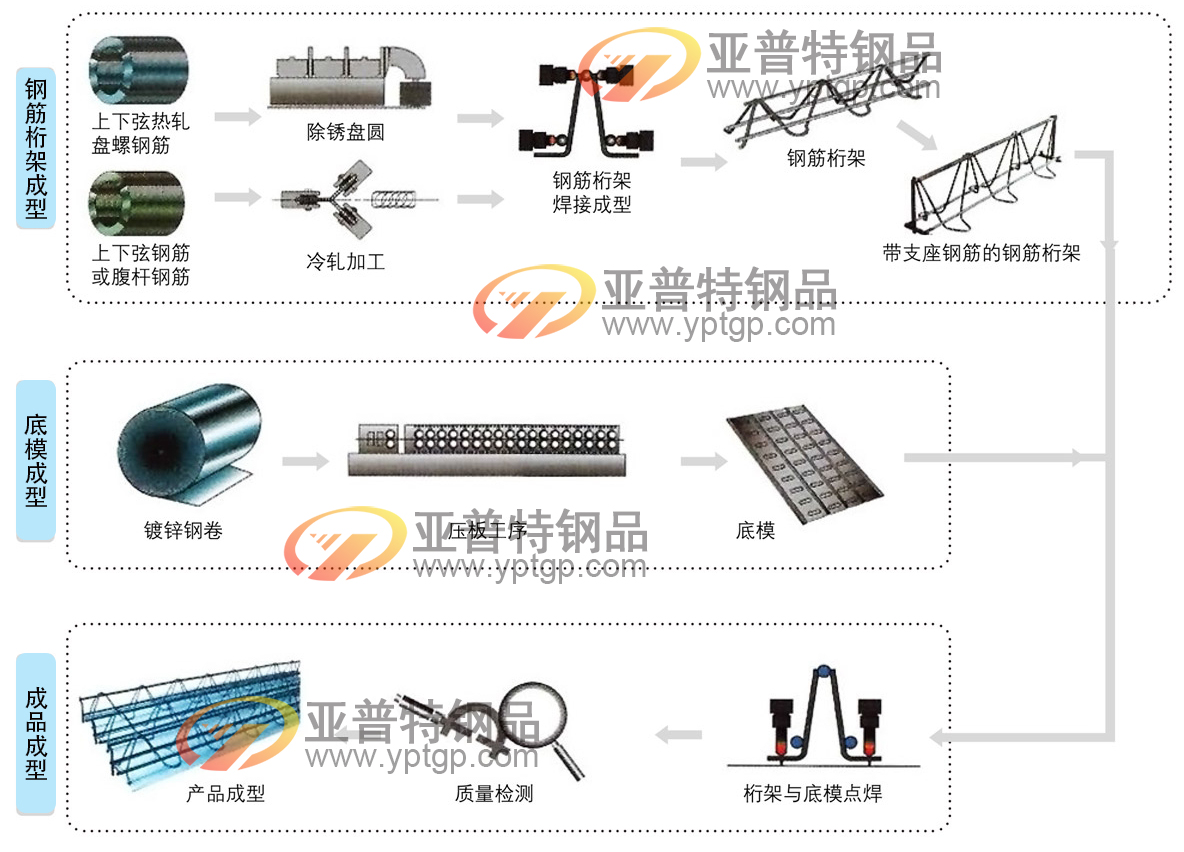

八、生產工藝流程：
八、生產工藝流程：

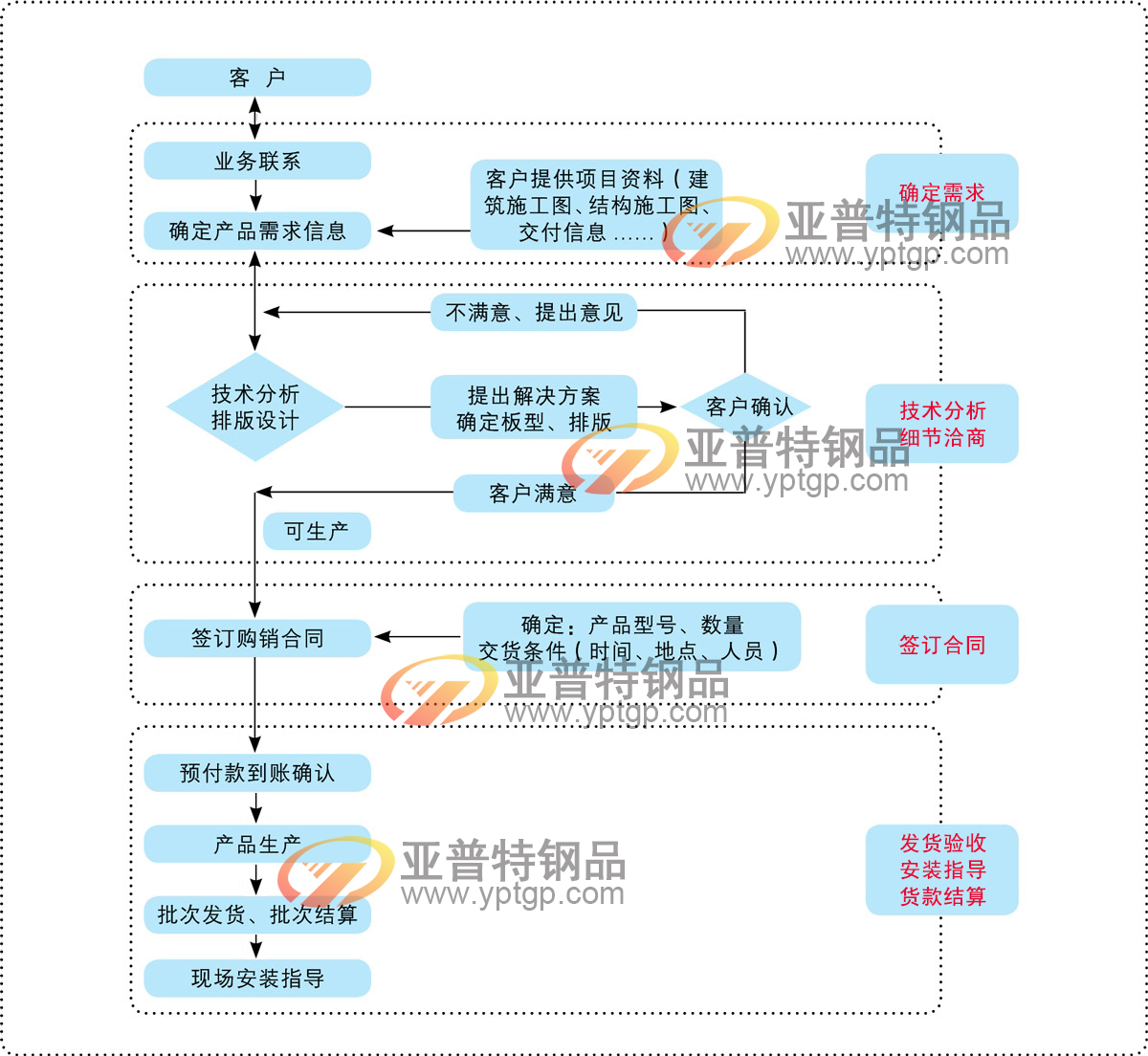

九、訂貨流程：
1）業務聯系→2）建立用戶檔案→3）確定需求信息→4）簽訂買賣合同→5）備料預付款到賬確認→6）產品生產→7）發貨驗收→8）售后安裝指導。
